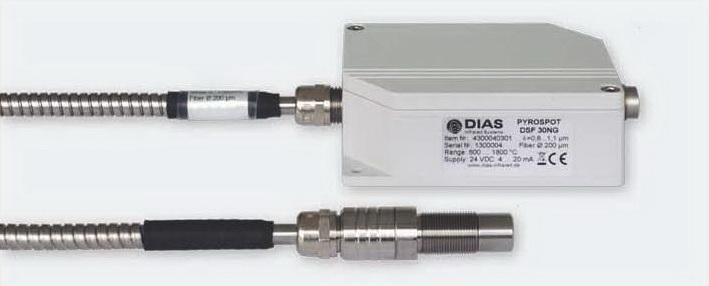

DSF30NG玻璃窑炉用光纤红外测温仪

规格:DSF30NG

单位:

浏览次数:4551

性能标签:

DSF30NG , 玻璃窑炉行业用光纤红外测温仪 , 大窑热点用光纤红外测温仪 , 温度范围600°C~1800°C , 波长0.8μm~1.1μm


0


产品详细描述


玻璃窑炉、玻璃熔炉专用型光纤红外测温仪

DSF30NG为二线制,DSF34NG为四线制

超低价格,玻璃行业常用型号

主要特点:

1、测温范围从600~1800°C

2、适合玻璃熔窑、冷却部、前脸墙和投料机口的温度测量。

3、光纤电缆(长度可达30米)环境温度可高达250°C。

4、多种不同长度Inconel管的空气吹扫器,可和光纤探头安装在一起。镜头可以很容易清洁或更换。

5、线性温度输出信号为标准的4-20mA,可以很容易集成到现有的测量和控制系统。

6、二线制带电隔离USB接口的DSF30NG或带RS-485接口四线制的DSF 34NG)。
典型应用

• 玻璃温度测量

     – 料道内内玻璃液温度
     – 投料机口玻璃液温度
     – 玻璃熔窑内玻璃液温度


• 耐火砖温度测量

     – 熔窑侧墙耐火砖
     – 蓄热室耐火砖
     – 窑顶

技术指标

型号  DSF30NG  二线制玻璃窑炉玻璃液红外测温仪
测温范围 600°C~1800°C
子测温范围 在测温范围内可调, 最小跨度51°C
光谱范围 0.8μm~1.1μm
光学系数 FOH-G , 光圈D = 11mm
距离系数 > 100: 1
测量误差 0.3 %测量值 (TU = 23 °C, ε = 1, t95 = 1s)
重复精度  0.1 %测量值 (TU = 23 °C, ε = 1, t95 = 1s)
NETD 0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s)
响应时间 (t95) < 10 ms, 可调直到10 s
发射率 0.05~1.00, 可调
存储方式 最大值存储, 通过接口可调
输出 4-20mA, 线性温度, 最大负荷: 700 Ω@24 V
通信接口 电隔离USB接口
瞄准方式
软件  Windows.下软件 PYROSOFT Spot
可调参数 通过接口和软件可调整:发射率、响应时间、温度单位°C°F、存储值、子测温范围等
供电电源 24 V DC ± 25 % 24 V DC ± 25 %
电耗  最大0.6 W 最大1.5 W
运行温度 0°C~70 °C (红外测温仪电子盒 ),可达250 °C (光纤电缆和光学探头)
存贮温度 –20°C~70 °C
重量 600g (无光纤电缆和光纤探头 )
尺寸 110mm x 70mm x 30mm
外壳 铸造外壳
防护等级  IP 65 (DIN 40 050)
CE认证 符合EU规则(EN 50 011)
供货范围 DSF30NG,操作手册, 检测单, Windows下软件PYROSOFT Spot
  (连接电缆、光纤电缆、光纤探头, 请单独订货)

附件(机械附件、电气附件、光学附件)

连接电缆3 长度5 m, 10 m, 15 m, 20 m, 25 m 30 m (DSF 30NG)
连接电缆12  长度5 m, 10 m, 15 m, 20 m, 25 m 30 m (DSF 34NG)
USB-连接电缆 长度1.8 m (DSF 30NG)
光纤电缆 长度5 m, 6 m, 7.5 m, 10 m, 15 m, 20 m 30 m,特殊不锈钢衬
供电电源  24 V DC / 1 A
FOH-G用空气吹扫器  无瞄准管,包含安装支架
FOH-G用空气吹扫器  Inconel合金瞄准管 , 140mm, 包含安装支架
FOH-G用空气吹扫器  Inconel合金瞄准管 , 600mm,包含安装支架
FOH-G用空气吹扫器  带陶瓷瞄准管 , 300mm,开口, 包含安装支架
FOH-G用空气吹扫器 带陶瓷瞄准管 , 600mm,开口, 包含安装支架
其它附件按要求定制。

光学镜头和系数

测量距离a (mm)  0 500 1000 2000 3000 4000 5000
光斑尺寸M (mm)
DSF 30NG (600~1800 °C)  11 10.7 10.5 10 20 31 42
DSF 34NG (600~1800 °C)  11 10.7 10.5 10 20 31 42

玻璃窑炉一般采用这样的安装:

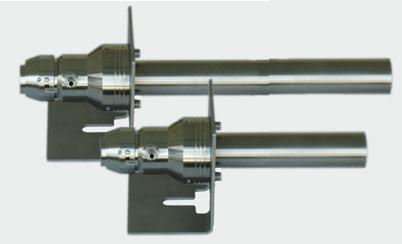

DSF30/34NG玻璃行业用光纤红外测温仪带Inconel瞄准管的空气吹扫器 DSF30/34NG玻璃行业用光纤红外测温仪的空气吹扫器
带Inclonel瞄准管的30系列空气吹扫器和安装支架                   带空气吹扫器的30_34系列安装支架

安装组合

30、34系列红外测温仪附件安装组合及尺寸图


产品图片

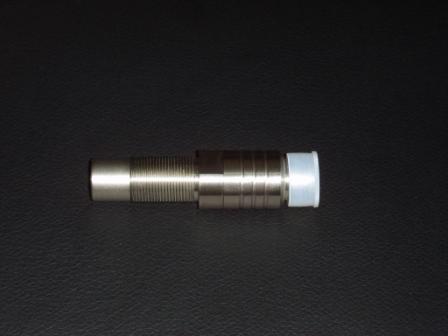

 DSF30NG光纤探头

DSF30NG、DSF34NG光纤探头

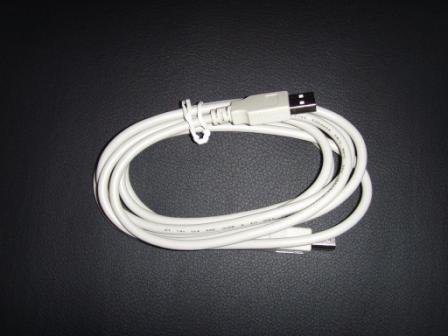

DSF30NG红外测温仪数据线

DSF30NG、DSF34NG数据线

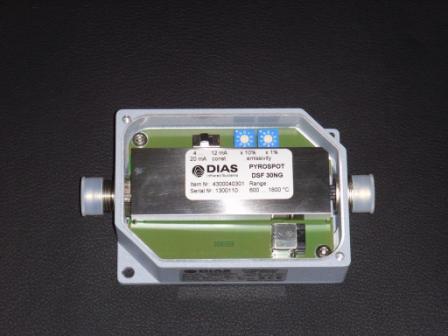

DSF30NG红外测温仪电子盒

DSF30NG、DSF34NG电子盒

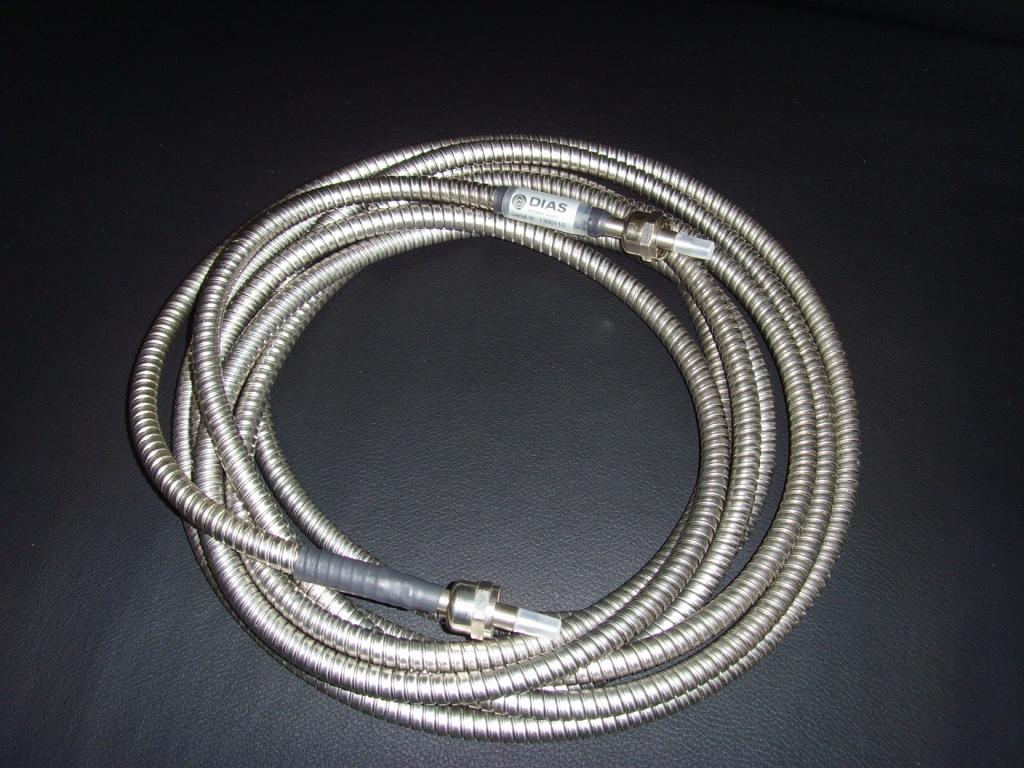

DSF30NG红外测温仪用光纤电缆

DSF30NG、DSF34NG光纤电缆

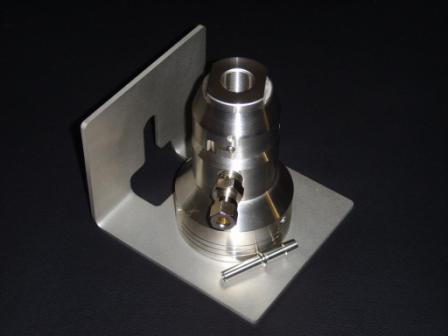

DSF30NG光纤红外测温仪安装支架和空气吹扫器

DSF30NG、DSF34NG安装支架和空气吹扫器

现场安装实例

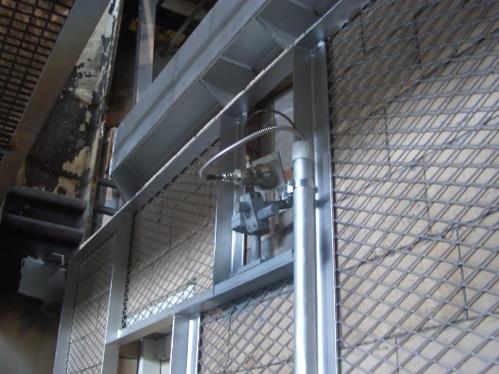

 DSF30NG在玻璃熔窑安装实例1

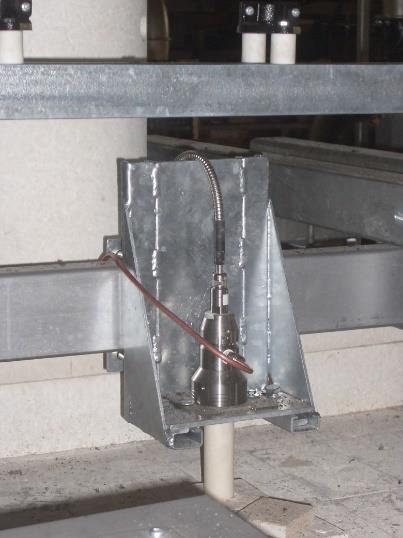

DSF30NG在玻璃熔窑实际安装图

德国DIAS红外测温仪软件

红外测温仪软件PYROSOFT SPOT

专业版红外测温仪软件PYROSOFT Spot Pro

手持式编程器

德国DIAS红外测温仪手持式编程器DHP1040
