智能制造:德国DIAS短波红外热像仪在连铸自动控制中的应用

规格:PYROVIEW 512N protection

单位:

浏览次数:11768

性能标签:

智能制造:德国DIAS红外热像仪PYROVIEW 512N在连铸自动控制中的应用 , 德国DIAS连铸可视化红外热像监控系统PYROCAST , 采用了Siemens PLC 进行自控控制


0


产品详细描述




​目前连铸测温大多使用光纤式红外测温仪,使用一堆水冷装置,而且需要高压冷却水冷却,但由于连铸生产环境的高温影响,这种连铸测温仪经常会损坏,使得这种测温的使用寿命很多。


短波红外热像仪PYROVIEW 512N使得这种连铸生产测温及输出变得非常简单,既可以测温,又可以成像,使得整个测温过程可视化;再通过Siemens的PLC 将测温数据4~20mA输出出来;但这套系统价格比光纤红外测温仪系统价格要贵。


连铸可视化红外热像监控系统

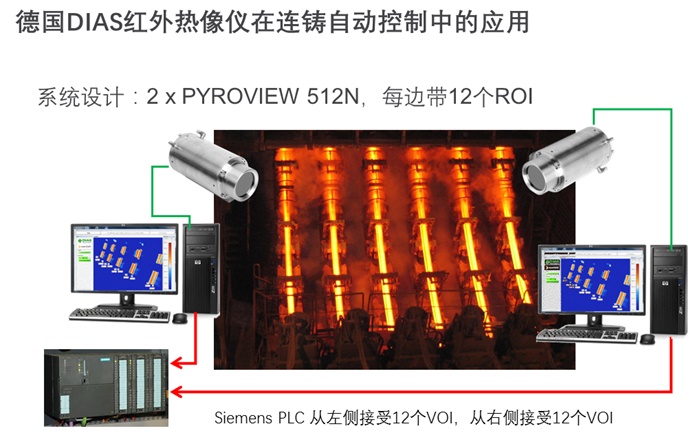

德国DIAS连铸可视化红外热像监控系统PYROCAST,采用了短波红外热像仪PYROVIEW 512N protection,已经应用于德国萨尔州Saarland弗尔克林根的萨尔钢铁股份公司(Saarstahl AG)、Georgsmarienhütte公司。这个应用采用了如下的系统配置:



1、2套 x 短波红外热像仪 PYROVIEW 512N protection

      一套放置在连铸生产线的左侧,

      一套放置在连铸生产线的右侧。

      从左右两侧同时监控连铸生产。



      每套红外热像仪都设置连铸生产线的12个ROI(感兴趣的区域)


连铸过程自动控制红外热像系统

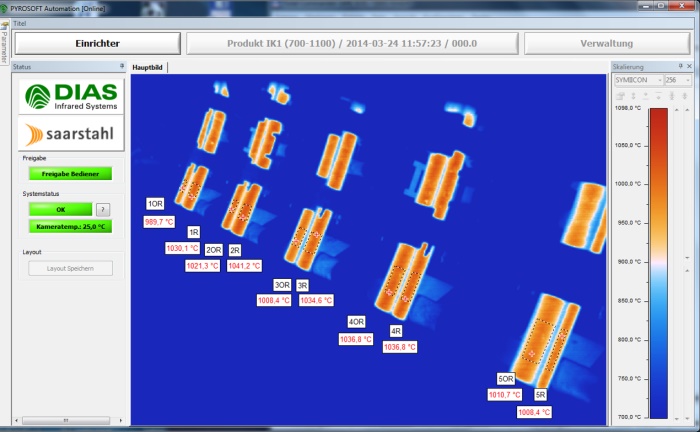

2、2套 软件:PYROSOFT Automation


连铸过程自动控制红外热像系统

德国萨尔钢铁股份公司(Saarstahl AG)应用图片



3、PLC:Siemens PLC,接受左侧或右侧的红外热像仪的温度数据(4~20mA)输出




Siemens PLC 西门子PLC


4、通信接口:千兆以太网

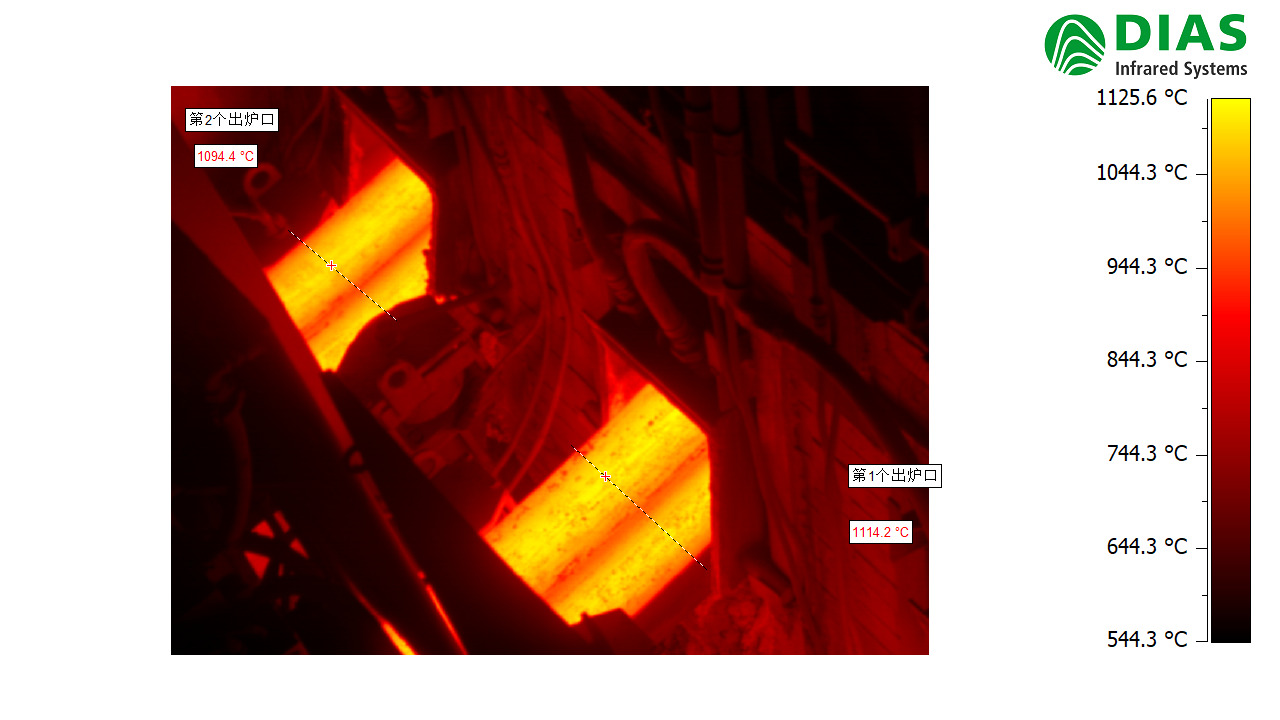

连铸出炉的热图像
