规格:DGEF44N
单位:
浏览次数:297
性能标签:
光纤红外测温仪DGEF44N,150-1200°C, 2.0-2.6微米, 低价低温光纤红外测温仪
低价格低温光纤红外测温仪DGEF44N常用于半导体行业或一般工业。
响应时间:最快可达5 ms (t95)
最小可测光斑直径:Φ1.3mm。
瞄准方式:红色激光瞄准。
输出信号:标准0/4 ~ 20 mA
通信接口:电隔离RS 485通信接口,总线兼容
技术指标
型号 | DGEF44N | DGEF44N |
测温范围 | 120~800°C(显示100~800°C) | 150°C ~ 1200°C |
订货号 | 4441000206 (LED瞄准) 4441010206 (激光瞄准) |
4441000207 (LED瞄准) |
波长 | 2.0μm~2.6 μm | 2.0 μm~2.6 μm |
子测温范围 | 在整个温度范围内可调,最小跨度50°C | |
光谱范围 | 2.0 μm~2.6 μm | |
光学镜头 | 可变焦距FOH I-100, FOH II-65及FOH II-250, FOH A-150和FOH A-225, 固定焦距FOH F最小可测光斑直径Φ1.3mm | |
距离系数 | 见下述表格 | |
测量误差 | 0.5 % 测量值+ 2K | |
重复精度 | 0.3 % 测量值+ 1K | |
NETD | 0.5K | |
发射率 | 0.05~ 1.00 | |
响应时间 | 5 ms, 可调直到100s, 通过RS485通信接口来调整 | |
存储方式 | 最小值-/最大值存储, 通过RS485通信接口来调整 | |
输出信号 | 0/4 ~20 mA,通过软件可调,温度线性,最大负荷 : 500 Ω | |
通信接口 | 电隔离,RS485 接口, 半双工, 最大115 kBd | |
软件 | 免费版PYROSOFT Spot 或收费版PYROSOFT Spot pro | |
瞄准方式 | 内置LED瞄准灯或红色激光瞄准灯 | |
可调整参数 | 发射率, 响应时间 , 温度单位°C 或 °F, 存储方式, 子测温范围, 波特率, 地址 | |
供电电源 | 24 V DC ± 25 % ,残留纹波500 mV | |
功耗 | 最大1.5 W | |
操作温度 | 0~45°C (光电转换器),光纤探头0~250°C,光纤电缆:0~125°C | |
存贮温度 | –20°C ~ 70°C | |
重量 | 约500g (不包括光纤电缆和探头 ) | |
尺寸 | 光电转换器螺纹M40x1.5, 长125mm, 光纤探头尺寸请参见相关图纸 | |
外壳 | 紧凑型外壳 | |
防护等级 | IP 65 (DIN 40 050) | |
CE认证 | 符合EU规则 (EN 50 011) | |
供货范围 | DGEF44N,操作手册,检测单, Windows软件 |

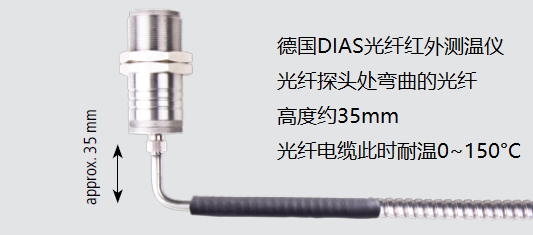

弯曲90°C的光纤电缆
机械附件、电气附件、光学附件
机械附件、电气附件、光学附件 | |
12针连接电缆 | 长度: 2m, 5m, 10m, 15m, 20m 或30m |
通信接口 | RS485~USB |
光纤电缆 | 长度: 1.5, 2, 2.5m |
供电电源 | 24 VDC, 0.6 A |
安装支架 | 固定式或可调式,用于红外测温仪 |
安装支架 | 用于光纤探头FOH II |
FOH II吹扫器 | 不锈钢,空气压力0.1~0.5bar,无油 |
FOH II直角镜 | 不锈钢,90° |
FOH II保护窗口 | 石英玻璃或蓝宝石玻璃窗口 |
激光抑制过滤器 | 940nm或1064nm,其它按要求定制 |
光学探头FOH I, FOH II, FOH A 及 FOH F
光纤探头FOH I, FOH II, FOH A 及 FOH F | |||||
可变焦距 | FOH II-65 | FOH II-250 | FOH I-100 | FOH A-150 | FOH A-225 |
测量距离 a [mm] | 65 ... 300 | 250 ... 2500 | 100 ... 1000 | 150 ... 230 | 225 ... 2500 |
测温范围 | 测量光斑直径 M [mm] | ||||
120~800 °C | 1.3 ... 5.0 | 3.0 ... 31.0 | 1.8 ... 18.0 | 2.0 ... 3.0 | 3.0 ... 31.0 |
150~1200°C | 1.3 ... 5.0 | 3.0 ... 31.0 | 1.8 ... 18.0 | 2.0 ... 3.0 | 3.0 ... 31.0 |
订货号 | 3310A50020 | 3310A50025 | 3310A50010 | 3310A52020 | 3310A52025 |
固定焦距FOH F
固定焦距 FOH F |
F-65 | F-100 | F-200 | F-300 | F-400 | F-600 | F-800 | F-1000 | F-1500 |
测量距离 a [mm] |
65 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 | 1500 |
测温范围 | 测量光斑直径 M [mm] | ||||||||
120~ 800°C | 1.3 | 2.0 | 3.6 | 3.7 | 5.0 | 7.2 | 9.2 | 12.0 | 18.0 |
150~1200°C | 1.3 | 2.0 | 3.6 | 3.7 | 5.0 | 7.2 | 9.2 | 12.0 | 18.0 |
光纤电缆
光纤电缆, 不锈钢Φ400µm及订货号 | 光纤电缆, 不锈钢Φ400µm及订货号 | ||||||
测温范围 | 长度 | 直型光纤 | 90°角光纤 | 测温范围 | 长度 | 直型光纤 | 90°角光纤 |
100~800°C | 1.5m | 3310A44001 | 3310A44011 | 150~1200°C | 1.5 m | 3310A44001 | 3310A44011 |
2.0 m | 3310A44002 | 3310A44012 | 2.0 m | 3310A44002 | 3310A44012 | ||
2.5 m | 3310A44003 | 3310A44013 | 2.5 m | 3310A44003 | 3310A44013 | ||
5.0 m | 3310A44004 | 3310A44014 | |||||
其它长度按要求提供! 提供真空导通、特殊石英光管和蓝宝石光管光学元件的选件。 |

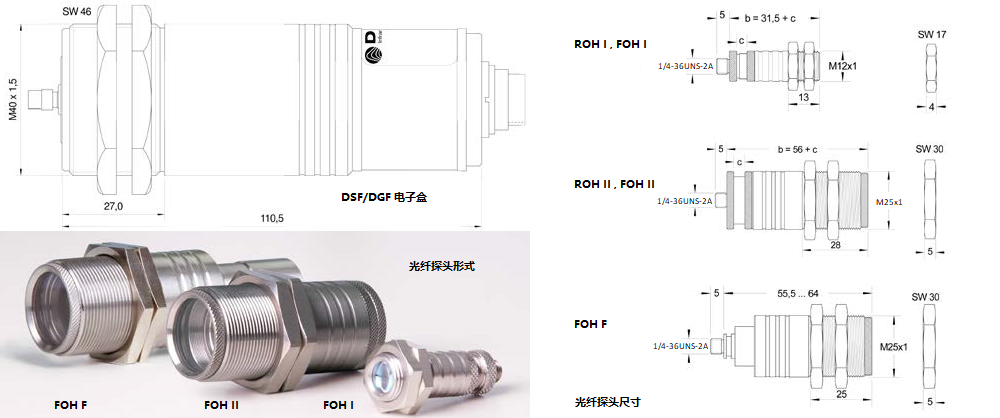

DGEF44N电子盒(光电转换器)尺寸、光纤探头及尺寸
