DSF11N光纤单色红外测温仪

规格:DSF11N

单位:

浏览次数:2712

性能标签:

DSF11N , 光纤单色红外测温仪 ,600°C~1800°C , 800°C~2500°C , 900°C~3000°C , 波长0.8 μm~ 1.1 μm


0


产品详细描述

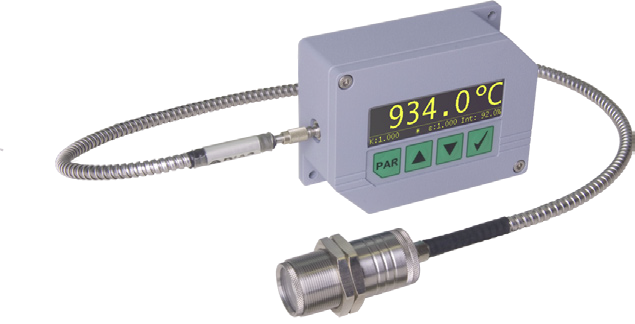

数字式、光纤、高温红外测温仪

• 温度范围:600°C~3000°C

• 最快响应时间2 ms

• 最小光斑大小:0.7 mm

• 通信接口RS485

• 数字显示器和操作按钮

数字式红外测温仪DSF11N用于工业应用,适合测量温度范围从600°C ~ 3000°C的高温物体表面温度,例如:金属、陶瓷或石墨。
光纤式外壳坚固,可应用于恶劣的环境,即使是长距离连接,显示的温度值看上去也很明亮。
该系列响应时间最快可达2 ms (t95),更适合快速运动过程的物体表面温度测量。

可变焦距光学镜头的光纤探头可测量到0.7mm的目标。集成在红外测温仪内部的红色激光能精确瞄准被测目标。

该系列输出信号为标准0/4 ~ 20 mA,可以方便地连接到现有测量和控制系统。

该系列还带有集成式的电隔离RS 485通信接口,允许通过软件进行红外测温仪的参数调整,甚至可以通过总线系统来工作。

所有参数可通过红外测温仪上的按钮和显示器来直接调整,也可以通过软件PYROSOFT Spot来进行调整,并通过该软件还可以进行测量参数的评估。

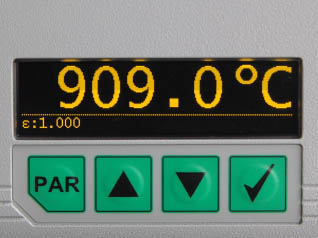

11系列光纤红外测温仪电子盒上按钮和显示器

典型应用:
• 钢铁行业

• 窑炉

• 热加工

• 焊接

• 金属工业

技术性能

型号 DSF11N   光纤红外测温仪
测温范围  600°C~1800°C,800°C~2500°C ,900°C~3000°C
子测温范围 在整个温度范围内可调,最小跨度50°C
光谱范围 0.8 μm~ 1.1 μm
光学镜头 FOH IFOH II
距离系数比 见表格
测量误差 0.5 % 测量值 (TU = 23°C, ε = 1, t95 = 1s)
重复精度 0.1 % 测量值(Tamb = 23°C, ε = 1, t95 = 1s)
NETD 0.1°C (Tamb = 23°C, ε = 1, t95 = 1s)
响应时间(t95)  2 ms, 可调直到10 s
发射率 0.050~1.000
存储方式 最小值-/最大值存储
输出信号 0/4~20 mA, 通过软件可调, 温度线性, 最大负荷500 .
通信接口 RS485, 电隔离, 半双工, 最大115 kBd
软件 PYROSOFT Spot
瞄准方式 激光瞄准灯
可调参数 发射率, 响应时间 , 温度单位°C °F, 存储方式, 子测温范围, 波特率, 地址
用户控制 参数设置显示,用按扭调整
供电电源 24 V DC ± 25 %
供耗 最大1.5 W
操作温度 0°C~45°C (电子盒), 0°C~250°C (光纤电缆和探头
存储温度 –20°C~70°C
重量 600 g (不包括光纤电缆和探头
尺寸 110 mm × 80 mm × 40 mm
外壳 紧凑型外壳, 显示器和按钮
防护等级  IP 65 (DIN 40 050)
CE认证 符合EU规则 (EN 50 011)
供货范围  PYROSPOT DSF 11N,操作手册,检测单, Windows.软件PYROSOFT Spot
(无连接电缆, 光纤电缆和探头, 请单独订货

真空炉内放置光纤测温探头时:

需要增加光纤导通头,参见这里信息:真空炉光纤导通头

光学镜头类型 FOH II 与 FOH I

光学镜头 FOH II-65
测量距离 amm 0 65 85 110 150 200 240 300
光学镜头延长 (mm) –  14 11 7 4 2 1 0
光学镜头长度 (mm) –  70 67 63 60 58 57 56
测量光斑直径 Mmm
DSF 11N (600°C~1800°C)  9 1.3 1.7 2.1 2.8 3.6 4.2 5
DSF 11N (800°C~2500°C)  9 0.7 0.9 1.1 1.4 1.8 2.1 2.5
DSF 11N (900°C~3000°C)  9 0.7 0.9 1.1 1.4 1.8 2.1 2.5
光学镜头 FOH II-250
测量距离 amm  0 250 300 400 600 800 1000 1500 2000 2500
光学镜头延长 (mm)  –  13.1 12.5 11 9.5 8.9 8.5 7.5 7.2 7
光学镜头长度 (mm) –  69.5 68 66.5 65 64.4 64 63.5 63.2 63
测量光斑直径 Mmm
DSF 11N (600°C~1800°C)  9 3 3.7 5 7.2 9.2 12 18 24 31
DSF 11N (800°C ~2500°C)  9 1.7 2.1 2.7 4.4 5.5 6.8 10 13 17
DSF 11N (900°C ~ 3000°C) 9 1.7 2.1 2.7 4.4 5.5 6.8 10 13 17
光学镜头 FOH I-100
测量距离 amm 0 100 130 165 225 300 500 700 1000
光学镜头延长 (mm)  –  5.8 4 3 2 1.3 0.6 0.3 0
光学镜头长度 (mm)  –  37.3 35.5 34.5 33.5 32.8 32.1 31.8 31.5
测量光斑直径 Mmm
DSF 11N (600°C~1800°C)  6 1.8 2.2 2.8 4 5.5 9 13 18
DSF 11N (800°C~ 2500°C)  6 0.9 1.1 1.4 2 2.7 4.5 6.5 9
DSF 11N (900°C~3000°C)  6 0.9 1.1 1.4 2 2.7 4.5 6.5 9
对应光学镜头 FOH IIFOH I的光纤电缆
测量范围  直径(μm)  夹子
DSF 11N (600°C~1800°C)  400 不锈钢
DSF 11N (800°C~2500°C)  200 不锈钢
DSF 11N (900°C~3000°C)  200 不锈钢
