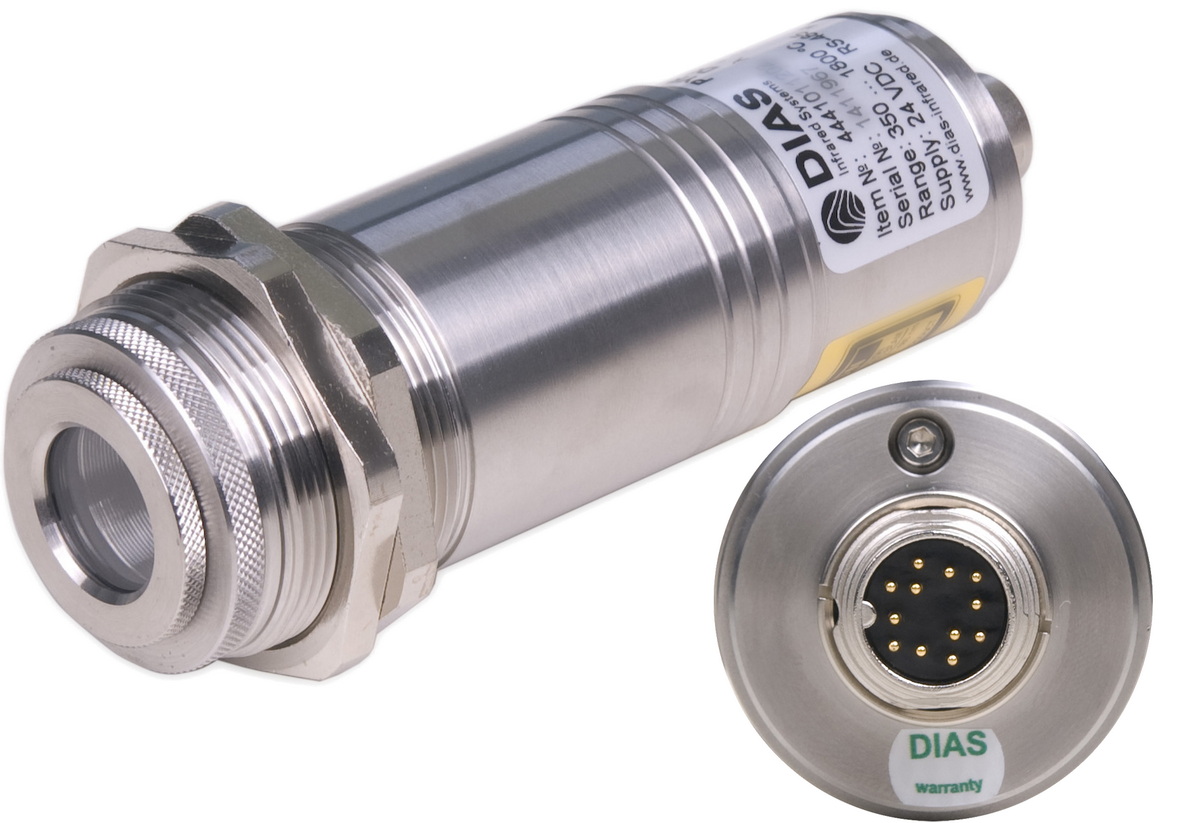

透过火焰测温红外测温仪DT44F

规格:DT44F

单位:

浏览次数:6556

性能标签:

透过火焰测温 , 红外测温仪 , DT44F , 3.9 μm , 测温范围300~1300°C , 400~1400°C , 500~2500°C


0


产品详细描述


可由型号DA44F取代

DA44F测温范围可降低到100°C

DA44F的响应时间可降低到5ms


• 数字式红外测温仪,测温范围:300~2500°C

• 内置LED瞄准灯

• 通信接口RS485,用于总线系统集成

• 最快响应时间10ms(高速型DT 44FH);最小可测直径为2.5mm的目标

• 不锈钢外壳


典型应用场合:


• 透过火焰测温

• 窑炉工业

• 透过燃烧气体测温

• 玻璃行业

• 有色金属


技术数据
型号 DT44F DT44F
主要用途 透过火焰测温 透过火焰测温
测温范围 300~1300°C 400~1400°C
    500~2500°C
子测温范围 在测温范围内可调, 最小跨度51°C
光谱范围 3.9µm 3.9µm
光学系数 四种固定光学系数 (型号 V, VI, VIIVIII), 光圈直径15mm
距离系数 50:1 50:1
测量误差 0.6%测量值或1 K (Tamb=23°C, ε=1, t95=1s)
重复精度 0.3%测量值或1 K (Tamb=23°C, ε=1, t95=1s)
NETD1 0.1°C (Tamb=23°C, ε=1, t95=1s)
响应时间(t95) 10ms~100s可调 10ms~100s可调

发射率 0.200~1.000, 可调
存储方式 最大值或最小值存储, 可通过通信接口调整
输出信号 0/4~20 mA, 线性温度 最大负荷: 500 Ω
通信接口 电隔离RS485接口,半双工,最大115 kBd
瞄准 无瞄准灯或绿色LED瞄准灯,或红色激光瞄准灯(适配器)
软件 Windows®PYROSOFT Spot
可调参数 发射率, 响应时间, 温度单位°C°F 存储方式, 子测温范围,可通过接口和软件调整
供电电源 24 VDC ± 25%
功耗 最大0.6 W (无瞄准灯时)
运行温度 0~70°C
存储温度 –20~70°C
重量 395 g
尺寸 螺纹M40x1.5, 长度 125mm
外壳 不锈钢,带插座
防护等级 IP 65 (DIN 40 050)
CE认证 遵守EU规则(EN 50 011)
供货范围 DT44F 操作手册,检测单,Windows®PYROSOFT Spot软件。
  无连接电缆,连接电缆请单独订货

机械、电气、光学附件

连接电缆 长度2 m, 5 m, 10 m, 15 m, 20 m, 25 m 30 m
USB连接电缆 长度1.8 m, 屏蔽电缆
供电电源 24 V DC, 0.6 A
安装支架 固定支架 可调支架
空气吹扫器 不锈钢,气压0.1 ~ 0.5 bar, 无油
水冷套 带内置空气吹扫器和安装支架
真空法兰窗口 KF16带氟化钙窗口
激光瞄准配件 激光瞄准灯


光学镜头类型V,VI,VII,VIII


光学系数V (聚焦点在a=100mm测量距离)
测量距离a(mm) 0 50 100 150 200 250 300
  测量光斑直径M(mm)
DT44F 15 8 2.5 11.3 20 28.8 37.5
光学系数VI (聚焦点在a=300mm测量距离)
测量距离a(mm) 0 100 200 300 400 500 600
  测量光斑直径M(mm)
DT44F 15 12 9 6 13 20 27
光学系数VII (聚焦点在a=800mm测量距离)
测量距离a(mm) 0 200 400 600 800 1000 1200
  测量光斑直径M(mm)
DT 44F 15 15.3 15.5 15.8 16 23.8 31.5
光学系数VIII (聚焦点在a=1200mm测量距离)
测量距离a(mm) 0 100 300 600 900 1200 1500
  测量光斑直径M(mm)
DT44F 15 15 16.5 18.8 21 24 33.8


红外测温仪软件:

1. 红外测温仪参数设置和数据记录软件:PYROSOFT Spot

2. 红外测温仪参数设置、数据记录、联网专业版软件:PYROSOFT Spot Pro

参数设置和显示用手持式编程器手持式编程器DHP1040

德国DIAS透过火焰烟气测温的红外测温仪及热像仪一览:

1、高精度透过火焰测量物体温度的红外测温仪DPE10MF(50~2500°C, 分段,2023-03-01停产)

2、高精度透过火焰测量物体温度的红外测温仪DA10F(200~3000°C, 分段)

3、高精度透过火焰测量物体温度的红外测温仪DA10MF(75~1800°C)

4、透过火焰测量物体温度的红外测温仪DT40F(300~2500°C, 分段)

5、透过火焰测量物体温度的红外测温仪DT44F(300~2500°C, 分段)

6、透过火焰测量物体温度的红外测温仪DA44F(50~3000°C, 分段)

7、透过火焰测量物体温度的红外测温仪DA47F(100~2500°C, 分段)

8、透过火焰测量物体温度的红外测温仪DA47MF(50~1000°C)

9、透过火焰测温及成像的红外热像仪PYROVIEW 640F(400-2500°C)



其它测量火焰温度的红外测温仪

1. 清洁火焰测温用红外测温仪DT40C

2. 高精度清洁火焰测温用红外测温仪DPE10MC

3.带颗粒的火焰测温用红外测温仪DSR10NF

透过火焰测温的红外热成像仪

透过火焰测温成像的红外热成像仪PYROVIEW 380F

透过火焰测温成像的窑炉红外热成像仪集成系统

窑炉红外热成像仪集成系统PYROINC 380F

测量带颗粒的火焰温度和成像的红外热成像仪

火焰测温成像--红外热成像仪PYROVIEW 380M
