DA10F, DA10FV,穿透火焰测温的红外测温仪 , 200-3000°C

规格:DA10F, DA10FV,穿透火焰测温, 200-2500°C

单位:

浏览次数:1381

性能标签:

DA10F, DA10FV,穿透火焰红外测温仪 , 200-3000°C(分段) , 高精度、透过火焰检测火焰后面物体的温度, 最小可测光斑直径Φ1mm, LED瞄准 , 激光瞄准, 透镜瞄准 , 彩色视频可视化瞄准


0


产品详细描述


DA10F, DA10FV,200-3000°C(分段, 修改日期2023-12-15)

高精度、透过火焰检测火焰后面物体的温度

主要特征:

  • 透过火焰测温
  • 测温范围:200-1800°C,500-2500°C, 1000~3000°C
  • 最小响应时间1ms
  • 可变焦距,最小可测光斑直径: Φ1mm

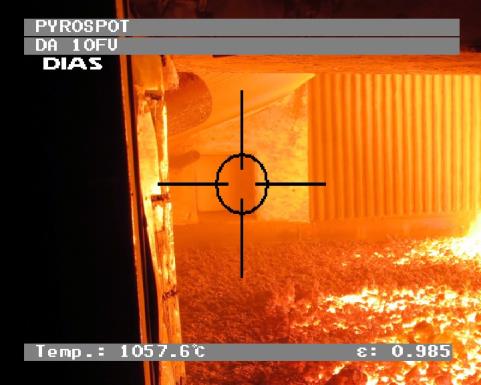

  • 瞄准方式:LED瞄准 , 激光瞄准, 透镜瞄准 , 彩色视频可视化瞄准
  • 带就地显示器,可显示测温值、发射率值及其它参数
  • 输出信号:4-20mA或0-20mA
  • 通信接口:RS485通信



DA10F、DA10FV红外测温仪形状及尺寸、就地显示器和调整按钮:

德国DIAS红外公司10系列红外测温仪外形图

10系列红外测温仪尺寸图

(该尺寸为LED瞄准灯时形状尺寸)

10系列红外测温仪就地显示器和调整按钮

DA10F、DA10FV红外测温仪的典型应用区域主要有:

• 透过火焰测温

• 回转窑

• 透过燃烧气体测温

• 玻璃工业

• 金属工业

技术指标:


型号 DA10F、可视化彩色视频瞄准型号DA10FV
测温范围 200-1800°C
500-2500°C , 1000~3000°C
子测温范围 在测温范围内可调, 最小跨度50°C
光谱范围 约3.9µm
光学系数 可变焦距,最小测量光斑Φ1.0mm
距离系数 约130:1
测量误差1 0.6%测量值或1 K
重复精度1 0.3%测量值或0.5 K
NETD2 0.1K
响应时间(t95) 1ms~100s可调
发射率 0.010~1.000
存储方式 最大值或最小值存储, 可通过通信接口调整
输出信号  0/4~20mA,可切换,线性,最大负荷:700Ω@24V
通信接口 RS485(电隔离), 半双工 , 波特率可达115kBd,   数据协议Modbus RTU
开关输出/阈值 1个光电继电器, 最小R负荷 48 Ω(电隔离)/可在温度范围调节
瞄准 内置LED瞄准灯、激光瞄准灯、透镜瞄准、彩色视频可视化瞄准
软件 Windows®下PYROSOFT Spot, 可选: PYROSOFT Spot Pro
可调参数 发射率, 响应时间, 温度单位°C或°F, 存储方式,   子测温范围, 透过率, 环温补偿等
就地显示 就地显示器,显示测温值、发射率值、开关输出状态等
用户控制 瞄准灯按钮、4个控制按键、就地显示器
供电电源 24VDC±25 %, 残留纹波 500 mV; LED 瞄准灯: 7~30VDC, < 200 mW
功耗 最大2 W (无瞄准灯)
运行温度 0~70°C
存储温度 –20~70°C
重量 约 450g
尺寸 54mmx54mm, 长度170mm
外壳 不锈钢,带插座、显示器和按钮
防护等级 IP65 (符合DIN EN 60529和DIN 40050)
CE认证 遵守EU规范
供货范围 红外测温探头,操作手册,安装螺母,检测单,软件PYROSOFT   Spot,连接电缆需单独订货

 德国DIAS透过火焰烟气测温的红外测温仪及热像仪一览:

1、高精度透过火焰测量物体温度的红外测温仪DPE10MF(50~2500°C, 分段,2023-03-01停产)

2、高精度透过火焰测量物体温度的红外测温仪DA10F(200~3000°C, 分段)

3、高精度透过火焰测量物体温度的红外测温仪DA10MF(75~1800°C)

4、透过火焰测量物体温度的红外测温仪DT40F(300~2500°C, 分段)

5、透过火焰测量物体温度的红外测温仪DT44F(300~2500°C, 分段)

6、透过火焰测量物体温度的红外测温仪DA44F(50~3000°C, 分段)

7、透过火焰测量物体温度的红外测温仪DA47F(100~2500°C, 分段)

8、透过火焰测量物体温度的红外测温仪DA47MF(50~1000°C)

9、透过火焰测温及成像的红外热像仪PYROVIEW 640F(400-2500°C)
